電動定扭矩扳手簡介

? ?上海實干廠家新上架的電動定扭矩扳手是裝配螺紋件及螺栓的機械化施工工具，具有自動控制扭矩功能。該電動定扭矩扳手應用于栓焊結構橋梁的架設，廠房、塔架及化工、冶,、發電設備的安裝，大型機械、起重設備和車輛裝配作業，以及對螺紋緊固件的扭矩及軸向拉力有嚴格要求的場合。

鐵路螺栓檢測扭矩專用電動扳手_電動定扭矩扳手廠家

電動定扭矩扳手簡介

? ?上海實干廠家新上架的電動定扭矩扳手是裝配螺紋件及螺栓的機械化施工工具，具有自動控制扭矩功能。該電動定扭矩扳手廣泛應用于栓焊結構橋梁的架設，廠房、塔架及化工、冶,、發電設備的安裝，大型機械、起重設備和車輛裝配作業，以及對螺紋緊固件的扭矩及軸向拉力有嚴格要求的場合。

?

電動定扭矩扳手圖片

??

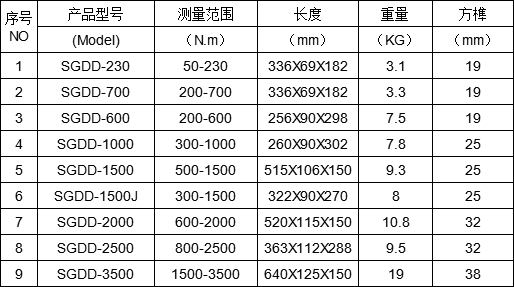

電動定扭矩扳手規格型號

鐵路螺栓檢測扭矩專用電動扳手_電動定扭矩扳手廠家

電動定扭矩扳手產品特點：

??電動定扭矩扳手由主機和控制儀兩部分組成，主機采用雙重,緣單相串激式電動機和減速機構，結構新穎、體積小、重量輕、安全可靠。由于采用靜扭結構，運轉平穩，無振動、無沖擊，噪音小，操作者不受反力矩的影響，因而勞動強度低。額定電壓220V50/60Hz ?精度±5%。

?

1、裝上反力支架，并緊固螺釘。開動主機，使方頭銷孔與反力支架孔相對應，然后裝入扳手套筒，插上銷釘，并用橡膠圈固定。

2、將控制儀的扭矩旋鈕調到所需扭矩值，將主機正反開關撥到正轉位置，把扳手套筒套在螺紋連接件的六方上。

3、按下電源開關，扳手啟動。當反力支架力臂靠牢支架時（支點可以是鄰近的一只螺栓或其他可作支點的位置）螺栓開始擰緊。當螺栓扭矩達到預定扭矩時，扳手自動停止，緊固完成，松開電源開關，進行下一只螺栓的擰緊工作。

實干客服售后

本著為顧客提供蕞滿意的產品和服務的經營宗旨，上海實干電子科技有限公司鄭重承諾：在確保儀器的先進性、可靠性、穩定性的同時，不斷改進服務質量，從售中到售后的交貨、調試開通、儀器維護管理、技術服務、用戶技術培訓等各方面。

1、保證儀器包裝符合防潮、防雨、防銹、防腐及防震要求，標識清晰無誤，使物品安全、及時運抵現場

2、優質、快捷的技術服務

為更好地保證儀器的正常運行，幫助用戶解決問題，公司維護中心由專職工程師負責隨時為客戶免費提供技術咨詢服務。
